Einfach zu bedienende industrielle Hydraulikpumpenprüfgeräte 31Mpa -42Mpa

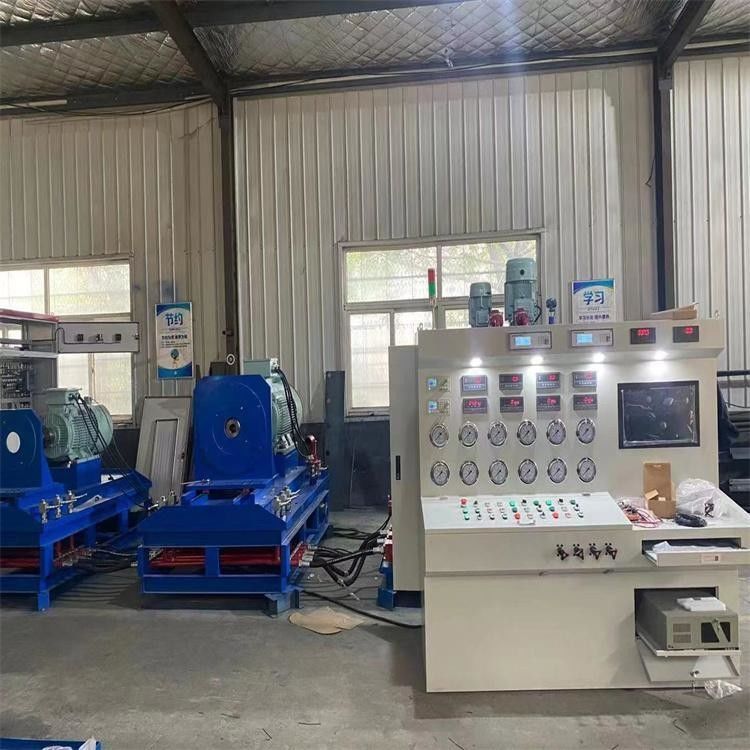

Hydraulische Pumpe/Motor-Prüfbank

Kurze Einführung

Der hydraulische Komplettprüfstand ist eine spezielle Ausrüstung, die für die Prüfung und Bewertung hydraulischer Komponenten in Wartungsbetrieben verwendet wird.Das System wählt hochwertige hydraulische und elektrische Komponenten und Zubehörteile aus dem In- und Ausland aus, und weist die Merkmale einer kompakten Struktur, zuverlässiger Qualität, vernünftiger Konstruktion, einfacher Bedienung und Wartung auf,

Das hydraulische System dieses Prüfstandes hat eine geschlossene Ölbehälterstruktur, die es ihm ermöglicht, in staubigen Umgebungen zu arbeiten.Es ist darauf zu achten, dass der Staub auf der hydraulischen Ausrüstung während des Gebrauchs regelmäßig gereinigt wird, um eine gute Wärmeableitung und Ölreinigung des hydraulischen Systems zu gewährleisten..

Strukturelle Merkmale

Diese Vorrichtung verwendet einen Elektromotor als Antriebssystem für den gesamten Prüfstand und ist mit zwei Ölpumpenmotoren als Hilfsbrennstoffversorgungssystem für den Prüfstand ausgestattet.Der Prüfstand ist in vier Teile unterteilt.: Kraftstoffbehälterventilgruppe Kraftpumpenstationseinheit; Pumpenprüfeinheit; Motorprüfeinheit; Steuerungseinheit.und einfache Installation.
Das System hat die Eigenschaften einer geringen Leckage, kompakter Struktur, einfacher Demontage und Montage.
Der Ausgangsölkreislauf ist ordentlich und klar angeordnet, sodass er leicht zu bedienen und zu installieren ist.


Hauptparameter:

Leistung: 160KW+22KW+2.2KW+0.8KW+0.8KW+0.75
Höchstdruck: 35 MP;
Hauptstromstrom: 550L+550L
Drehzahl der hydraulischen Pumpe: 0-1500 r/min
Funktionale Konfiguration und Parameter des Prüfstandes:
Funktion: Die hydraulische Komplettprüfbank kann folgende Komponenten prüfen:
Hauptprüfungen: Ein- und Doppelhydraulikpumpen; offene und geschlossene Hydraulikpumpen; axialer Hochgeschwindigkeitshydraulikmotor usw.
Antriebsmodus: Leistung des Elektromotors von 160 kW; Drehgeschwindigkeit 0-1500 r/min

Prüfte Gegenstände
Versuchsprüfung der Verschiebung: kein Lastdruck, Messung der Verschiebung.
Volumetrische Effizienzprüfung: Die volumetrische Effizienz unter Nennbetriebsbedingungen wird gemessen.
Überlastprüfung: Höchstverlagerung, Nenngeschwindigkeit,und der Nenndruck der hydraulischen Pumpe sollte weniger als 1 Minute lang bei 110% oder maximalem Druck betrieben werden (je nach Leistung des zu prüfenden Bauteils).
Außenleckage: Bei der vorstehenden Prüfung ist die Leckage des Dichtungsteils zu überprüfen.
Prüfgenauigkeit: (1) Druck: Genauigkeit ± 0,1%, Messbereich 0-35Mpa
(2) Durchflussgeschwindigkeit: Genauigkeit ± 0,5%, Messbereich 5-400 L/min
(3) Geschwindigkeit: Genauigkeit ± 0,5%, Messbereich 0-2200 r/min
(4) Temperatur: Genauigkeit ± 1 °C, Messbereich -20-100 °C
