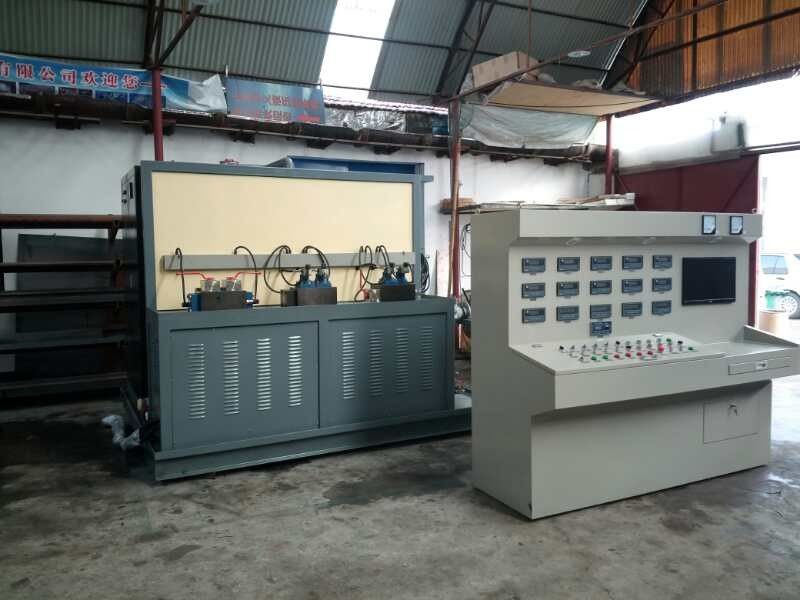

Fortgeschrittene hydraulische Prüfbank für umfassende Prüflösungen

Hydraulische Pumpenprüfbank zur Reparatur von Baggern

mit Computer und SIEMENS PLC

Dieser Prüfstand verfügt über eine geschlossene Ölbehälterstruktur, die es ermöglicht, in Staubumgebungen zu arbeiten, aber die Benutzer sollten darauf achten, den Staub regelmäßig auf dem Prüfstand zu reinigen,zur Gewährleistung einer guten Wärmeableitung des hydraulischen Systems und der Sauberkeit des Öls.

Die YST 500 ist eine umfassende professionelle Prüfbank, die sowohl für die Prüfung von Hydraulikpumpen/Motoren als auch für die Prüfung von reparierten Pumpen-Promotoren entwickelt wurde.YST 500 wählt inländische und ausländische hochwertige hydraulische Komponenten und Zubehör aus, so hat es die Vorteile der kompakten Struktur, zuverlässige Qualität, vernünftige Konstruktion,Einfache Bedienung und Wartung sowie andere Merkmale/ Er entspricht der chinesischen Norm GB3766-88 "Hydrauliksystem allgemeiner technischer Bedingungen" , bei dem jeder Testbedarf von YST 500/ erfüllt werden kann.

Hauptparameter

• Abmessungen und Hauptparameter

Gewicht: 3 Tonnen

Außendimension:

Die Fahrplattform: 1400*2100*1600mm

Der Hauptölbehälter und die Ventilsteuerungstabelle: 2700*2050*2030mm

Antriebsleistung: 110 kW

Hilfsmotor: 22 kW Niederdruck-Ölzufuhrpumpe ist Schieferpumpe, 45V-75A

Hilfsmotor: 22 kW, Hochdruckölpumpe A2F23/31

Höchstdurchfluss: 500L+500L

2. die Hauptkonfiguration und die Parameter des Prüfstandes

Fahrmodus: mit Elektromotor

Geschwindigkeit: 4-polliger Motor, 0 ‰ 3000 r/min (Es wird empfohlen, unter 2300r/min zu verwenden)

Lademodus: Computerausgabe; sowohl manueller als auch automatischer Ladedruck,

Ölversorgung: Selbstabsorption und Kraftversorgung

Anzeigemodus: Digitalem Zähler und Computerbildschirm

Betriebsweise: manuelle und automatische Bedienung

3 Arbeitsmedium:ISOVG46 Hydrauliköl

4. Volumen des Ölbehälters: geplant 1250 L, 1200 L in der Realität

5- die Anforderungen an die Reinheit des Öls:

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge.

IV: Installationsanleitung

1Nach der Ankunft dieses hydraulischen Systems, überprüfen Sie, ob alles innerhalb der Anforderungen ist, ob die Prüfbank die Entwurfsanforderung erfüllt, und ob es irgendwelche Schäden gibt.direkt mit dem Hersteller in Verbindung treten.

• Wenn jedes Teil des hydraulischen Systems installiert ist, muss sichergestellt werden, dass die Abdeckung oder die Umhüllung jedes Außenölverschlusses nicht abfällt, bevor die Schläuche für diese Ausrüstung abgestimmt werden.um eine Verschmutzung dieses Hydrauliksystems zu vermeiden.

• Nachdem dieses Hydrauliksystem zur Montageposition transportiert wurde, wird es fest befestigt, um jegliche Beeinträchtigung der Leistung dieses Hydrauliksystems zu vermeiden.

• Nachdem jeder Teil dieses hydraulischen Systems an seinem

in der richtigen Position, Schläuche für das hydraulische System entsprechend der hydraulischen Betriebszeichnung anpassen.

5.Wenn Sie die Verbindung vornehmen, verpassen oder beschädigen Sie keine Dichtungen.

6Nach Beendigung der Installation verbinden Sie bitte die elektrischen Komponenten nach dem Drahtdiagramm.
