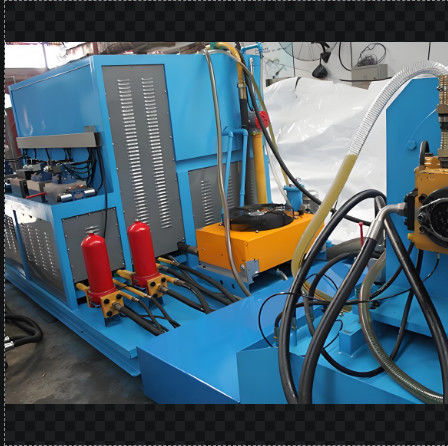

160 kW Leistung Digitale Hydraulikpumpenprüfmaschine mit Computer

Hydraulische Pumpe/Motorprüfbank, zur Reparatur von Pumpen oder Motoren

Prüfobjekte

1,DVersuch der Verlagerung:Druckprüfung ohne Belastung, Verschiebeprüfung

2,Prüfung derVolumeneffizienz: Volumenwirkungsgrad unter Nennbetriebsbedingungen,

3.OVerladungssystemet: Höchstbewegung der hydraulischen Pumpe oder des Hydraulikmotors (Hochgeschwindigkeit), Nenngeschwindigkeit, bei einem Betrieb von 1 Minute oder weniger unter Nenndruck oder unter Höchstdruck

4.EAußenseiteLeckage Prüfung: Bei der vorstehenden Prüfung wird das Leck der Dichtungsteile überprüft.

Strukturelle Merkmale:

1. Der gesamte Prüfstand wird von einem Elektromotor angetrieben. Dieser Prüfstand kann in drei Teile eingeteilt werden: die Elektromotorplattform, die Ölbehälterplattform und das Steuerfach.Die Struktur weist eine kleine Größe auf, leichtes Gewicht, kompakte Anordnung und einfache Montage.

2Es hat das Design eines hydraulisch integrierten Blocks, wodurch weniger Leckagen, eine kompakte Struktur und eine einfache Montage und Demontage gewährleistet werden.

3Die Ausgangsölschläuche sind ordnungsgemäß angeordnet, haben eine klare Anordnung und erleichtern die Bedienung und Montage.

Hauptparameter:

1Abmessungen und Hauptparameter:
Gewicht: 3 Tonnen

Außerdimension:
Die Fahrplattform: 1400 * 2100 * 1600 mm

Der Hauptölbehälter und die Ventilsteuerungstabelle: 2700 * 2050 * 2030mm

Antriebsleistung: 110 kW

Hilfsmotor: 22 kW. Die Niederdruck-Ölzufuhrpumpe ist eine Schieferpumpe, 45V - 75A

Hilfsmotor: 22 kW. Die Hochdruckölpumpe ist A2F23/31

Höchststrom: 500L + 500L

2Die Hauptkonfiguration und Parameter der Prüfbank:

Fahrmodus: mit Elektromotor

Geschwindigkeit: 4-polliger Motor, 0 - 3000 r/min (Verwenden unter 2300 r/min ist zu empfehlen)

Lademodus: Computerausgabe; sowohl manueller als auch automatischer Ladedruck

Ölversorgung: Selbstabsorption und Kraft

Anzeigemodus: Digitales Messgerät und Computerdisplay

Betriebsweise: manuelle und automatische Bedienung

3Arbeitsmedium: ISOVG46 Hydrauliköl

4. Volumen des Öltankes: 1250 L im Entwurf, 1200 L in der Realität

5Die Anforderungen an die Reinheit des Öls: GB/T14039 19/16 (NAS10-Grad)

Ölzufuhrmodus:

Ölzufuhr der Niederdruck-Ölpumpe: 70 L/min 0-3MPa

Versorgung mit selbstprimierendem Öl

Hilfsölpumpe mit hohem Druck: 18L/min 0-31,5Mpa

1# Hilfsöl der Pilotpumpe: 15L/min 0-4Mpa

2# Hilfsöl der Pilotpumpe: 15L/min 0-4Mpa

Anzeigemodus:

1. mit Meter und Computer;

• Durchfluss, Temperatur und Geschwindigkeit werden in Ziffern angezeigt;
• Der Druck wird per Messgerät angezeigt und der Computer liest das vom Drucksensor gesendete Signal;
• Der Ölpegel wird direkt durch den Flüssigkeitspegelmesser angezeigt
• Filterverstopfung wird durch rote Licht und Summen alarmiert

Anweisung zur Montage:

1Bei der Ankunft dieses hydraulischen Systems prüfen Sie, ob alles den Anforderungen entspricht.direkt mit dem Hersteller in Verbindung treten.
2. Bei der Montage jedes Teils des hydraulischen Systemssicherstellen, dass vor dem Anschließen der Schläuche für diese Ausrüstung die Abdeckung oder die Umhüllung jedes äußeren Ölanschlusses nicht abfällt, um eine Verschmutzung des hydraulischen Systems zu vermeiden;.
3Nach dem Transport dieses Hydrauliksystems in die Montageposition befestigen Sie es fest, um eine Beeinträchtigung der Leistung des Systems zu vermeiden.
4Wenn alle Teile dieses hydraulischen Systems in der richtigen Position sind, schließen Sie die Schläuche für das hydraulische System gemäß der hydraulischen Betriebszeichnung an.
5. Während des Anschlussvorgangs keine Dichtungen weglassen oder beschädigen.
6Nach der Installation bitte den Strom anschließen.
