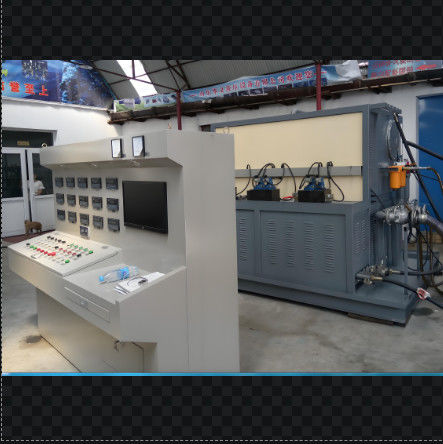

Energieeffizienter digitaler Hydraulikmotor-Teststand computerisiert

Prüfstand für Hydraulikpumpen

Spezifikation

I. Funktionsanforderungen: in der Lage, hauptsächlich hydraulische Pumpen (offene Pumpen, geschlossene Pumpen, doppelt offene Pumpen) und zu prüfende Hochgeschwindigkeitsmotoren zu prüfen.Niedriggeschwindigkeitshydraulische Motoren können einfach getestet werden.

Der Computer auf der Prüfbank erfasst und zeichnet die Prüfdaten der Hydraulikpumpe und des Hydraulikmotors auf, bildet anschließend Anzeigekurven und druckt Prüfberichte.

II.
Prüfstellen:

1. Versuch der Verschiebung: besteht aus Druckprüfung ohne Last und Versuch der Verschiebung.
2. Prüfung der Volumenwirksamkeit: Messung der Volumenwirksamkeit unter Nennbetriebsbedingungen.
3Überlastprüfung: Bei der maximalen Versetzung der hydraulischen Pumpe oder des Motors (bei hoher Geschwindigkeit), der Nenngeschwindigkeit und bei einem Betrieb von 1 Minute oder weniger unter Nenndruck oder maximalem Druck.
4Außenseitige Leckageprüfung: Während der vorgenannten Prüfung ist die Leckage der Dichtungsteile zu überprüfen.
5- Unterstützung bei der Prüfung von Hydraulikventilen, Hydraulikzylinder usw.

III. Funktion und Parameter der Prüfbank

1Fahrmodus: mit Elektromotor, 160 kW + 5,5 kW + 5,5 kW + 0,75 kW + 0,75 kW
2Geschwindigkeitsregelungsmodus: mit Frequenzumrechner gesteuert, 100 - 3000 r/min.
3.Ladungsmodus: Drei-Wege-Ladung, durch manuelles Erleichterungsventil, 38Mpa + 38Mpa + 31,5Mpa. Drei Pumpen können getestet werden.
4Ölversorgung vom Prüfstand zur getesteten Pumpe: Selbstprimierung und Zwangsversorgung.
5. Was kann getestet werden? Der Prüfstand untersucht hauptsächlich offene Hydraulikpumpen, tandem-offene Pumpen, geschlossene Pumpen und Hochgeschwindigkeitshydraulikmotoren.Es führt Hilfsprüfungen an Hydraulikventilen und Hydraulikzylinder durch., usw.
6. Der Prüfstand ist für die Prüfung von Pumpen in Uhrzeigersinn und gegen Uhrzeigersinn geeignet.
7Die Prüfbank kann Prüfberichte erstellen und drucken.
8Der Prüfstand ist mit Filtergeräten für die Rückgewinnung von undichtem Öl ausgestattet.
9. Ölbehälter Volumen: 1200L
10Öl ein- und Öl ausfiltern mit Alarmfunktion.
11Kühlmethode: Luftkühlkühler
12Maximaler Stromstrom des Systems: ≤ 380L/min + 380L/min + 150L/min
13Maximalstrom des Niederdruck-Hilfssystems: ≤ 70L/min. Druck des Niederdruck-Hilfssystems: 3Mpa
14. Höchstdurchfluss des Hochdruckhilfssystems: ≤ 15 L/min. Druck des Hochdruckhilfssystems: 31,5 Mpa
15Führungssystem: 2 Pumpen und 4 Wege
