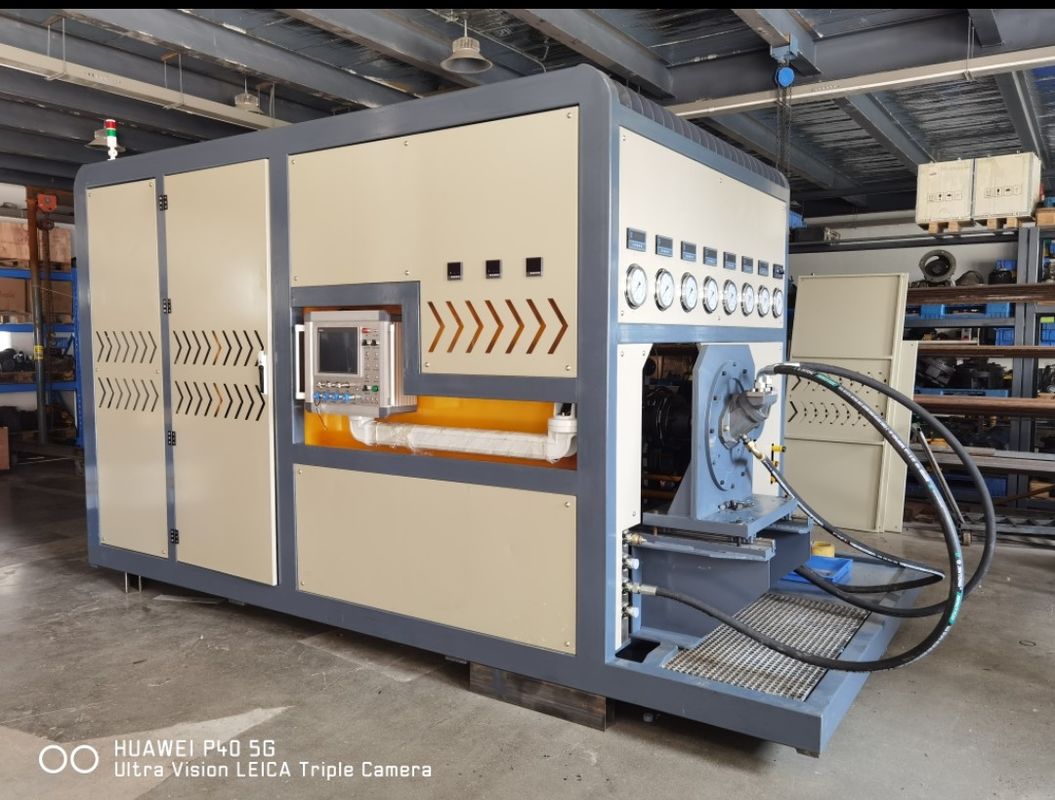

Fortgeschrittene Hydraulikpumpenprüfbank zur Prüfung verschiedener Hydraulikkomponenten

Prüfstand für Hydraulikpumpen

I. Funktionsanforderungen:
In der Lage, in erster Linie hydraulische Pumpen (offene Pumpen, geschlossene Pumpen, doppelte offene Pumpen) und Hochgeschwindigkeitsmotoren zu testen.

Der Computer auf der Prüfbank erfasst und zeichnet die Prüfdaten der Hydraulikpumpe und des Hydraulikmotors auf und erstellt anschließend Anzeigekurven und druckt Prüfberichte.

II.
Prüfstellen:

1. Versuch der Verschiebung: Einbeziehung der Druckprüfung ohne Last und der Versuch der Verschiebung.
2. Prüfung der Volumenwirksamkeit: Messung der Volumenwirksamkeit unter Nennbetriebsbedingungen.
3Überlastprüfung: Die Prüfung umfasst die maximale Versetzung der hydraulischen Pumpe oder des Motors (bei hoher Geschwindigkeit), die Nenngeschwindigkeit und den Betrieb für 1 Minute oder weniger unter Nenndruck oder Maximaldruck.
4. Außenseitige Leckageprüfung: Während der vorgenannten Prüfung ist die Leckage der Dichtungsbestandteile zu prüfen.
5- Unterstützung bei der Prüfung von Hydraulikventilen, Hydraulikzylinder usw.

III. Funktion und Parameter der Prüfbank

1. Fahrmodus: mit elektrischem Motor, 160 kW + 5,5 kW + 5,5 kW + 0,75 kW + 0,75 kW
2Geschwindigkeitsregelungsmodus: Reguliert durch Frequenzwandler, 100 - 3000 r/min.
3.Ladungsmodus: Drei-Wege-Ladung, über manuelles Erleichterungsventil, 38Mpa + 38Mpa + 31,5Mpa. Drei Pumpen können getestet werden.
4Ölversorgung vom Prüfstand zur getesteten Pumpe: Sowohl selbstprimierende als auch erzwungene Methoden sind verfügbar.
5. Was kann getestet werden? Der Prüfstand untersucht hauptsächlich offene Hydraulikpumpen, tandem-offene Pumpen, geschlossene Pumpen und Hochgeschwindigkeitshydraulikmotoren.Es führt Hilfsprüfungen an Hydraulikventilen und Hydraulikzylinder durch., usw.
6. Der Prüfstand kann sowohl im Uhrzeigersinn als auch gegen den Uhrzeigersinn drehende Pumpen testen.
7Die Prüfbank kann Prüfberichte erstellen und drucken.
8Der Prüfstand ist mit Filtergeräten für die Rückgewinnung von undichtem Öl ausgestattet.
9. Ölbehälter Volumen: 1200L
10Öl ein- und Öl ausfiltern mit Alarmfunktion.
11Kühlmethode: Luftkühlkühler
12Maximaler Stromstrom des Systems: ≤ 380L/min + 380L/min + 150L/min
13Maximalstrom des Niederdruck-Hilfssystems: ≤ 70L/min. Druck des Niederdruck-Hilfssystems: 3Mpa
14. Höchstdurchfluss des Hochdruckhilfssystems: ≤ 15 L/min. Druck des Hochdruckhilfssystems: 31,5 Mpa
15Führungssystem: 2 Pumpen und 4 Wege

Für weitere Informationen kontaktieren Sie mich bitte.
