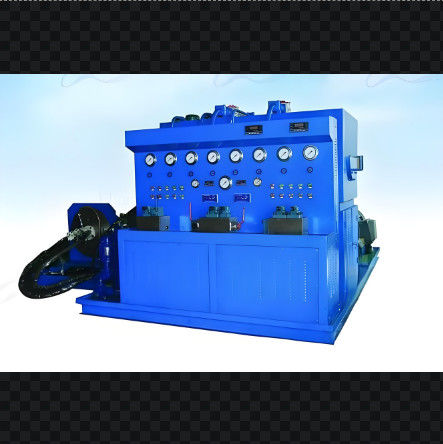

31 Mpa Hydraulischer Prüfstand mit 500 L/Min.

Prüfstellen:

1Versuch der Verschiebung: Messung des Drucks und der Entladung bei Leerlast.
2Volumenwirkungsprüfung: Bestimmung des Volumenwirkungsgrades unter Nennbetriebsbedingungen.
3. Leistungstest: Einschließlich Startleistung, Nennleistung und Überlastleistung.
4. Überlastprüfung: Die maximale Bewegung der hydraulischen Pumpe oder des Motors (bei hoher Drehzahl), die Nenndrehzahl, 110% des Nenndrucks oder der maximale Druck bei einem Betrieb von 1 Minute oder weniger.
5. Drehmomentprüfung: Das Eingangsdrehmoment der hydraulischen Pumpe und das Wellenenddrehmoment des hydraulischen Motors (umgekehrte Prüfung)
6. Außenseitige Leckageprüfung: Bei den vorgenannten Prüfungen ist die Leckage der Dichtungsteile zu prüfen.
7. Hilfsprüfungen für Hydraulikventile und Hydraulikzylinder usw.

IV. Funktion und Parameter der Prüfbank

1. Antriebsmodus: Motorgetrieben, mit einer Leistung von 110 kW + 22 kW + 22 kW + 0,75 kW
2Geschwindigkeitsmodus: Frequenzregelung im Bereich von 0 bis 3000 R/min.
3- Belastungsmodus: Computerproportionaler Erleichterungsventil für Zweiwegbelastungen bis zu 40 MPa.
4. Höchstdurchfluss: ≤ 500 L/min. Höchstdurchfluss des Niederdruckhilfssystems ≤ 330 L/min.
5Höchstdruck des Hilfssystems: 35 MPa
6. Höchstdurchfluss des Hochdruckhilfssystems 34 L/min, Höchstdruck des Hilfssystems: 31,5 MPa
7Temperaturbereich für die Prüfbank: 0 - 60°C
8- Mitteltemperatur mit natürlicher Kühlung.
9Leistungsbedarf: AC380V 300A
10- Sensoren und Steuerung Stromversorgung:
11Der Computer erstellt automatisch Prüfberichte, Kurven und Datenerfassung.
