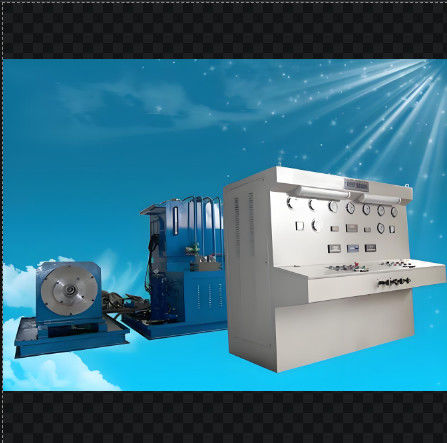

Hydraulische Prüfbank mit breitem Druckbereich für Hydraulikpumpen

Umfassende hydraulische Prüfbank

für die Reparatur oder Herstellung von Pumpen/Motoren/Zylindern

Es prüft hydraulische Pumpen (offene, geschlossene, doppelt offene Pumpe), hydraulische Motoren (Hochgeschwindigkeit) und Hilfsversuch hydraulische Zylinder und Ventile.

Ausführliche Beschreibung eines Hydraulikpumpenprüfstandes

Ein Hydraulikpumpenprüfstand ist ein ausgeklügeltes Gerät, das zur Bewertung der Leistung, Zuverlässigkeit und Effizienz von Hydraulikpumpen entwickelt wurde.Diese Bank dient als wichtiges Werkzeug für HerstellerNachfolgend finden Sie eine detaillierte Beschreibung des Hydraulikpumpenprüfstandes und seiner Komponenten.
Übersicht über den Prüfstand der Hydraulikpumpe

Der Hydraulikpumpenprüfstand ist ein umfassendes System, das die realen Betriebsbedingungen simuliert, um Hydraulikpumpen unter verschiedenen Szenarien zu testen.einschließlich eines Antriebsmotors, eine zu prüfende Pumpe, eine Steuerung, ein Filtersystem und eine Datenerfassungseinrichtung.

Schlüsselkomponenten der Hydraulikpumpenprüfbank

1. Antriebsmotor: Der Antriebsmotor ist für die Versorgung der zu prüfenden Pumpe verantwortlich.Der Motor kann seine Drehzahl anpassen, um verschiedene Betriebsbedingungen zu simulieren, typischerweise im Bereich von 0 bis 3000 U/min.

2. Pumpe unter Prüfung: Die Prüfbank ist für verschiedene Arten von hydraulischen Pumpen wie Kolbenpumpen, Getriebepumpen, Schieberpumpen und Kolbenmotoren ausgelegt.Die Pumpe ist fest auf dem Prüfstand montiert., so dass sie leicht zu installieren und zu entfernen sind.

3. Bedienfeld: Das Bedienfeld ist die zentrale Drehscheibe für die Bedienung der Prüfbank. Es verfügt über eine benutzerfreundliche Schnittstelle mit Tasten, Schaltern und einem Display.Das Bedienfeld ermöglicht es den Bedienern, die Drehzahl des Motors anzupassen, Druckgrenzwerte festzulegen und den Prüfvorgang zu überwachen.

4. Filtrationssystem: Ein hochpräzises Filtrationssystem ist Bestandteil des Prüfstandes, um sicherzustellen, dass die hydraulische Flüssigkeit während der Prüfung sauber bleibt.mit einem Druckfilter, und einen Rückkehrfilter mit einer Filtrationsgenauigkeit von 20 μm oder besser.

5. Datenerfassungsausrüstung: Die Prüfbank ist mit Sensoren und einem computergestützten Datenerfassungssystem ausgestattet, um die Prüfdaten aufzuzeichnen und zu analysieren.und Stromverbrauch in Echtzeit überwacht werden.

Eigenschaften und Funktionen der Hydraulikpumpenprüfbank

- Stufenlose Drehzahlregelung: Die Prüfbank ermöglicht eine kontinuierliche Drehzahlregelung des Antriebsmotors, so daß die Bediener die Pumpe unter verschiedenen Betriebsbedingungen testen können.

- Breiter Druckbereich: Der Prüfstand kann in einem breiten Druckspektrum, typischerweise von 31 bis 42 Mpa, betrieben werden, um unterschiedliche Arbeitsumgebungen zu simulieren.

- Hochgenaue Messung: Durch die Einbeziehung digitaler Messgeräte wird eine genaue und zuverlässige Messung der Prüfparameter gewährleistet.

- Computerisierter Betrieb: Das integrierte Computersystem erleichtert eine fortschrittliche Datenanalyse, Berichterstattung und Echtzeitüberwachung der Testergebnisse.

- CE-Zertifizierte Sicherheit: Der Prüfstand erfüllt europäische Sicherheits- und Leistungsstandards und sorgt so für eine sichere Prüfumgebung.
Abschließend ist der Prüfstand für Hydraulikpumpen ein wichtiges Instrument zur Bewertung der Leistungsfähigkeit und Zuverlässigkeit von Hydraulikpumpen.Durch seine fortschrittlichen Eigenschaften und seine präzise Steuerung ist er für Hersteller von Hydraulikgeräten unentbehrlich, Wartungsspezialisten und Forscher.

II. , Prüfobjekte:

1, Versuch der Verschiebung: Druck ohne Last, Entlademessung.

2, Volumenwirkungsprüfung: Volumenmesswirksamkeit unter Nennbetriebsbedingungen,

3, Leistungstest: Startleistung, Nennleistung, Überlastleistung.

4, Überlastprüfung: Höchstverlagerung der hydraulischen Pumpe oder des Motors (hohe Drehzahl), Nenndrehzahl, Nenndruck von 110% oder Höchstlaufdruck von 1 Minute oder weniger.

5, Drehmomentprüfung: Eingangsdrehmoment der hydraulischen Pumpe, Wellenenddrehmoment des hydraulischen Motors (Umkehrprüfung)

6Außenseitige Leckageprüfung: Bei der vorstehenden Prüfung ist die Leckage der Dichtungsteile zu überprüfen.

7, Hilfsprüfung für Hydraulikventile und Hydraulikzylinder usw.


III. Funktion und Parameter des Prüfstandes

1, Antriebsmodus: Motorantrieb, Leistung 110kw+22KW+22KW+0,75KW

2, Drehzahlmodus: Frequenzregelung 0-3000r/min.

3, Belastungsmodus: Computerproportionaler Abstandsventil mit doppelter Belastung von 40 MPa. Er kann eine Duplexpumpe testen.

4, der maximale Durchfluss: <= 500 L/min

Die maximale Durchflussmenge eines Niederdruck-Hilfssystems <= 330L/min 5,
Höchstdruckhilfssystem: 35 MPa

6. Die maximale Durchflussmenge des Hochdruck-Hilfssystems 34 L/min.
Höchstdruckhilfssystem: 31,5 MPa

7, Temperaturbereich für den Prüfstand: 0-60oC

8, mit Luftkühlkühler

9, Leistungsanforderungen: AC380V 300A

10, Sensoren und Steuerungsnetzteil: DC24V

11, erzeugt der Computer automatisch Prüfberichte, Kurven, Datenerfassung und Druckleistung.

12, Anzeigemodus: digitale Anzeige von Geschwindigkeit, Durchfluss, Druck und Drehmoment.
Ölversorgung: Selbstvorbereitung und Zwangsölversorgung.

13, Prüfkomponenten: hauptsächlich Prüfung offener Hydraulikpumpe, doppelt offener Pumpe, geschlossener Pumpe, Hochgeschwindigkeitshydraulikmotor.

14, in der Lage, sowohl die Drehung im Uhrzeigersinn als auch die Gegendrehung zu prüfen;

15, mit einem Ölfilter zum Recyceln des undichten Öls

16, 4-Grad-Filter mit Alarmfunktion

17Ölbehältervolumen: je nach Kundenwunsch

18, ist der Lieferant für die Installation und Inbetriebnahme der Ausrüstung verantwortlich

Für weitere Informationen kontaktieren Sie mich bitte.
