Umfassender Hydraulikpumpenprüfer mit Computer und Druckbericht

Hersteller von Komplett-Hydraulikpumpenprüfern

75 kW, 90 kW, 110 kW, 132 kW, 160 kW

mit Computer- und Druckprüfbericht

für die Reparatur oder Herstellung von Hydraulikpumpen/Motoren/Zylindern,

1, Überblick

1.1 Der hydraulische Komplettprüfstand ist eine spezielle Ausrüstung für die Prüfung und Prüfung hydraulischer Bauteile in Wartungsbetrieben.Das System wählt hochwertige hydraulische und elektrische Komponenten und Zubehörteile im In- und Ausland ausEs hat die Eigenschaften der kompakten Struktur, der zuverlässigen Qualität, des vernünftigen Designs, der einfachen Bedienung und Wartung.

1.2 Das Hydrauliksystem des Prüfstandes hat eine geschlossene Ölbehälterstruktur, die in der Staubumgebung betrieben werden kann.Der Staub auf der hydraulischen Ausrüstung sollte jedoch bei der Verwendung häufig gereinigt werden., um eine gute Wärmeableitung und Ölreinigung des Hydrauliksystems zu gewährleisten.

2, Strukturelle und funktionelle Merkmale

21. Manuelles Fernladen; Computerbildschirm; Steuerung der Frequenz und der Geschwindigkeit, Prüfkurve und Druck des Berichts.

2.2 Der Prüfstand kann hydraulische Pumpen, hydraulische Ventile, hydraulische Motoren, hydraulische Pumpenventile, Zylinderleckagen, Kurvenmerkmale, Kontrollprüfungen usw. testen.

2Die Bezeichnung integrierter Ölschleiferblöcke ermöglicht es dem System, weniger Leckagen, eine kompakte Struktur, einfache Demontage und Montage zu haben.

2.4 Die Ausgangsölschleife ist ordnungsgemäß und klar angeordnet, einfach zu bedienen und zu installieren.

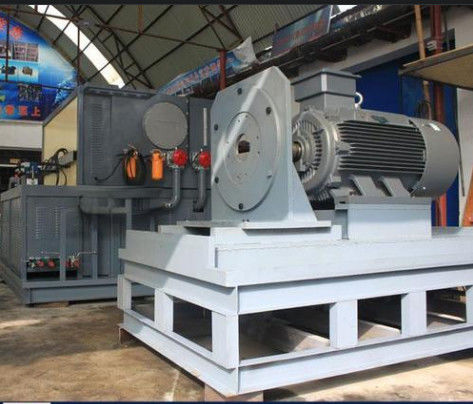

2Der Prüfstand ist in drei Teile unterteilt: Hauptpumpenstation, elektrisch angetriebene Antriebsplattform und Kontrollbank.

3,Hauptparameter:

Ausrüstungsbezeichnung: yst-400w hydraulische Komplettprüfbank

3.1 Haupttechnische Indikatoren:r 160 kW+ 22 kW + 7,5 kW + 0,75 = 190 kW

0.5-45mpa

Hauptstromstrom: 500L + 500L;

Hauptsystemdruck: 450 bar

Der Durchfluss des Hochdruckregelsystems von 0,5-30mpa beträgt 16L/min; Höchstdruck 35bar

Der Rücklauföldurchfluss beträgt 0-100L und der Rücklauföldruck beträgt 0,3MPa

Prüfgeschwindigkeit der hydraulischen Pumpe: 0 - 2200 r / min

Rücklauf von Öl: 100 L

TistArtikel 2:

1,DVersuch der Verlagerung:Druckprüfung ohne Belastung, Verschiebeprüfung

2,Prüfung derVolumeneffizienz: Volumenwirkungsgrad unter Nennbetriebsbedingungen,

3.OVerladungssystemet: Höchstbewegung der hydraulischen Pumpe oder des Hydraulikmotors (Hochgeschwindigkeit), Nenngeschwindigkeit, unter einem Nenndruck von 110% oder unter einem Höchstdruck für weniger als 1 Minute

4.EAußenseiteLeckage Prüfung: Überprüfung der Leckage der Dichtungsteile bei den vorstehenden Prüfungen

5.Hilfsprüfungmit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
