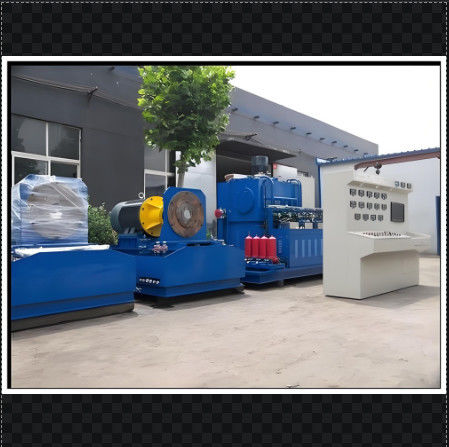

Umfassende hydraulische Pumpe/Motor-Prüfbank

Umfassende Prüfbank für Hydraulikpumpen

Funktion und Parameter der Prüfbank

1.AntriebSchlechteModus: mit Elektromotor, 160kw+22KW+2.2KW+0,75KW+

2,GeschwindigkeitAnpassungModus: Frequenzumrichtersteuerung 0-1500 r/min.

3,Lademodus: Beidseitige Belastung, durch manuelles Hilfsventil, 42 Mpa, Tandempumpen können getestet werden.

4.AnzeigeSchlechteModus: Drehgeschwindigkeit, Durchfluss und Temperatur werden in digitalen.Meter angezeigt.

Der Druck wird durch ein mechanisches Messgerät angezeigt

Ölzufuhr von der Prüfbank zur Pumpe erfordert eine Prüfung: sowohl mit Selbstvorbereitung als auch auf gezwungene Weise

5.Was kann getestet werdenDie Prüfbank prüft hauptsächlich offene Hydraulikpumpen, tandem-offene Pumpen, geschlossene Pumpen und Hochgeschwindigkeitshydraulikmotoren. , und Hilfsversuch hydraulisches Ventil und niedriggeschalteter Motor, etc.

6 Der Prüfstand kann sowohl Pumpen mit Uhrzeigerspielrichtung als auch Pumpen mit gegen die Uhrzeigerspielrichtung prüfen.

7. kann der Prüfstand einen Prüfbericht erstellen und drucken.

8. der Prüfstand ist mit Filtergeräten für die Rückgewinnung von undichtem Öl ausgestattet.

9Ölbehälter: 850 L bis 3000 L

10. mit Alarmfunktion gefiltert werden.

Funktion der Prüfbank

Sie prüft hauptsächlich einzelne oder doppelte oder dreifache offene Hydraulikpumpen oder einzelne geschlossene Hydraulikpumpen oder axiale Hochgeschwindigkeitshydraulikmotoren usw.

Fahrmodus: Elektromotor mit einer Leistung von 160 kW (sechs Pole),

Drehgeschwindigkeit: 0-1500 r/min (1000 r/minempfohlen wird)

Belastungsmodus: 1 Belastung für die Pumpe durch Pilotentlastungsventil und 3 Schleifenbelastungsmethode,

Der maximale Druck beträgt 35 Mpa*2+31,5 Mpa*1

• Belastung für den Hydraulikmotor:

Ölzufuhrmodus:

Ölzufuhr der Niederdruck-Ölpumpe: 70 L/min 0-3MPa

Versorgung mit selbstprimierendem Öl

Hilfsölpumpe mit hohem Druck: 18L/min 0-31,5Mpa

1# Hilfsöl der Pilotpumpe: 15L/min 0-4Mpa

2# Hilfsöl der Pilotpumpe: 15L/min 0-4Mpa

Anzeigemodus:

1. mit Meter und Computer;

• Durchfluss, Temperatur und Geschwindigkeit werden in Ziffern angezeigt;
• Der Druck wird per Messgerät angezeigt und der Computer liest das vom Drucksensor gesendete Signal;
• Der Ölpegel wird direkt durch den Flüssigkeitspegelmesser angezeigt
• Filterverstopfung wird durch rote Licht und Summen alarmiert

Ölreinigung: 8-stufige Filtration

Eine weitere Ölpumpe ist ausgestattet, um das Öl in der Ölschleife des Plattformbereichs zu gewinnen.

Arbeitsmedium:isovg46 Hydrauliköl

Ölvolumen: 1000 L
