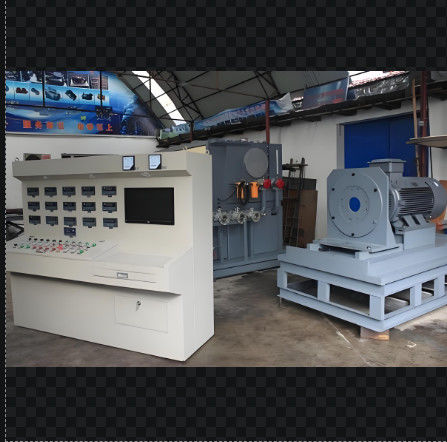

Umfassende Prüfbank zur Reparatur von Hydraulikpumpen

Umfassende hydraulische Prüfbank

für die Reparatur oder Herstellung von Pumpen/Motoren/Zylindern

Es prüft hydraulische Pumpen (offene, geschlossene, doppelt offene Pumpe), hydraulische Motoren (Hochgeschwindigkeit) und Hilfsversuch hydraulische Zylinder und Ventile.

II. , Prüfobjekte:

1, Versuch der Verschiebung: Druck ohne Last, Entlademessung.

2, Volumenwirkungsprüfung: Volumenmesswirksamkeit unter Nennbetriebsbedingungen,

3, Leistungstest: Startleistung, Nennleistung, Überlastleistung.

4, Überlastprüfung: Höchstverlagerung der hydraulischen Pumpe oder des Motors (hohe Drehzahl), Nenndrehzahl, Nenndruck von 110% oder Höchstlaufdruck von 1 Minute oder weniger.

5, Drehmomentprüfung: Eingangsdrehmoment der hydraulischen Pumpe, Wellenenddrehmoment des hydraulischen Motors (Umkehrprüfung)

6Außenseitige Leckageprüfung: Bei der vorstehenden Prüfung ist die Leckage der Dichtungsteile zu überprüfen.

7, Hilfsprüfung für Hydraulikventile und Hydraulikzylinder usw.


III. Funktion und Parameter des Prüfstandes

1, Antriebsmodus: Motorantrieb, Leistung 110kw+22KW+22KW+0,75KW

2, Drehzahlmodus: Frequenzregelung 0-3000r/min.

3, Belastungsmodus: Computerproportionaler Abstandsventil mit doppelter Belastung von 40 MPa. Er kann eine Duplexpumpe testen.

4, der maximale Durchfluss: <= 500 L/min

Die maximale Durchflussmenge eines Niederdruck-Hilfssystems <= 330L/min 5,
Höchstdruckhilfssystem: 35 MPa

6. Die maximale Durchflussmenge des Hochdruck-Hilfssystems 34 L/min.
Höchstdruckhilfssystem: 31,5 MPa

7, Temperaturbereich für den Prüfstand: 0-60oC

8, mit Luftkühlkühler

9, Leistungsanforderungen: AC380V 300A

10, Sensoren und Steuerungsnetzteil: DC24V

11, erzeugt der Computer automatisch Prüfberichte, Kurven, Datenerfassung und Druckleistung.

12, Anzeigemodus: digitale Anzeige von Geschwindigkeit, Durchfluss, Druck und Drehmoment.
Ölversorgung: Selbstvorbereitung und Zwangsölversorgung.

13, Prüfkomponenten: hauptsächlich Prüfung offener Hydraulikpumpe, doppelt offener Pumpe, geschlossener Pumpe, Hochgeschwindigkeitshydraulikmotor.

14, in der Lage, sowohl die Drehung im Uhrzeigersinn als auch die Gegendrehung zu prüfen;

15, mit einem Ölfilter zum Recyceln des undichten Öls

16, 4-Grad-Filter mit Alarmfunktion

17Ölbehältervolumen: je nach Kundenwunsch

18, ist der Lieferant für die Installation und Inbetriebnahme der Ausrüstung verantwortlich

Beispiel für die Konfiguration

Für weitere Informationen kontaktieren Sie mich bitte.
