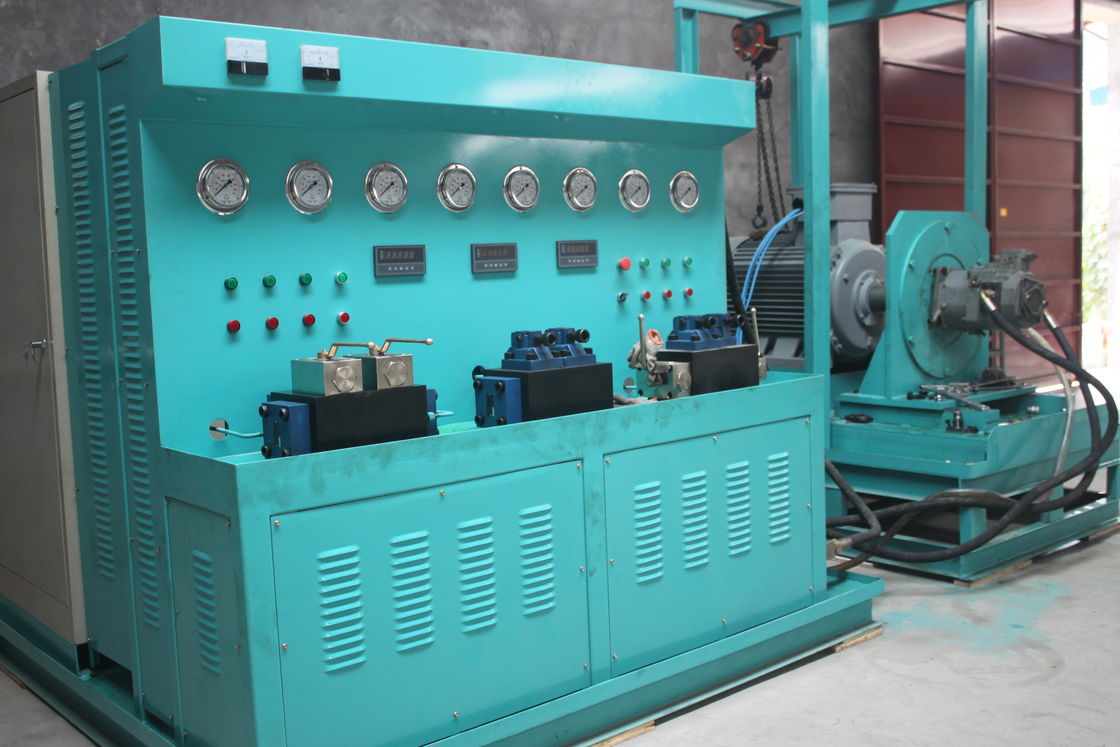

Umfassende Hydraulikpumpenprüfbank

Umfassende hydraulische Prüfbank

für die Reparatur oder Herstellung von Pumpen, Motoren und Zylindern

Es untersucht Hydraulikpumpen (offene, geschlossene, doppelt offene Pumpen), Hydraulikmotoren (Hochgeschwindigkeitspumpen) und führt Hilfsprüfungen an Hydraulikzylindern und -ventilen durch.

II. Prüfobjekte:

1. Versuch der Verschiebung: Druck ohne Belastung, Entladungsmessung.
2. Volumenwirkungsprüfung: Volumenmesswirksamkeit unter Nennbetriebsbedingungen.
3Leistungstest: Startleistung, Nennleistung und Überlastleistung.
4Überlastprüfung: Höchstbewegung der hydraulischen Pumpe oder des Motors (Hochgeschwindigkeit), Nenngeschwindigkeit, Nenndruck von 110% oder Höchstbetriebsdruck von 1 Minute oder weniger.
5. Drehmomentprüfung: Eingangsdrehmoment der hydraulischen Pumpe, Wellenenddrehmoment des hydraulischen Motors (Umkehrprüfung)
6. Außenseitige Leckageprüfung: Bei den obigen Prüfungen ist die Leckage der Dichtungsbauteile zu prüfen.
7- Hilfsprüfungen für hydraulische Ventile und Hydraulikzylinder usw.

III. Funktion und Parameter der Prüfbank

1. Antriebsmodus: Motorgetrieben, mit einer Leistung von 110 kW + 22 kW + 22 kW + 0,75 kW
2. Drehzahlmodus: Frequenzregelung 0 - 3000r/min.
3. Belastungsmodus: Computer proportionaler Erleichterungsventil mit Zweiwegbelastung bis zu 40 MPa.
4Die maximale Durchflussgeschwindigkeit des Niederdruckhilfssystems <= 330 L/min.
5- Höchstdruck des Hilfssystems: 35 MPa
6- Höchstdurchfluss des Hochdruck-Hilfssystems: 34 L/min. Höchstdruck des Hilfssystems: 31,5 MPa
7Temperaturbereich für den Prüfstand: 0 - 60oC
8. mit einem Luftkühlkühler ausgestattet
9Leistungsbedarf: AC380V 300A
10Sensoren und Steuerungsnetzteil: DC24V
11Der Computer erzeugt automatisch Prüfberichte, Kurven, Datenerfassung und Druckleistung.
12. Anzeigemodus: Digitale Anzeige von Geschwindigkeit, Durchfluss, Druck und Drehmoment. Ölversorgung: Selbstprimierung und Zwangsölversorgung.
13. Testkomponenten: Hauptsächlich für die Prüfung offener Hydraulikpumpen, doppelt offener Pumpen, geschlossener Pumpen und Hochgeschwindigkeitshydraulikmotoren.
14. in der Lage, sowohl im Uhrzeigersinn als auch gegen den Uhrzeigersinn zu bewegen.
15. mit einem Ölfilter zum Recycling von undichtem Öl
16. 4-Grad-Filter mit Alarmfunktion.
17. Ölbehältervolumen: je nach Wunsch des Kunden
18Der Lieferant ist für die Installation und Inbetriebnahme der Ausrüstung verantwortlich.

Für weitere Informationen kontaktieren Sie mich bitte
